A já už myslel, že máš prototyp.

_________________
Praxe znamená, že vše funguje, ale nevíme proč. Teorie znamená, že vše víme, ale nic nefunguje.
Někdy je teorie spojena s praxí. Znamená to, že nic nefunguje a nikdo neví proč ...

Svítí tam pořád že mají jeden kus, tak to zkus objednat taky...

Karta dorazila, po chvilce formátování kondíků se obraz ustálil a televize funguje jako by se nechumelilo. Takže výměnu mohu jen doporučit, kombinace TV/kompozit vstup v jednom je super věc . Teď už jen ty barvičky...

Vyzkoušel jsem připojit externí zvukový zdroj na pin 3 (a využil jsem i zem na pinu 4) ale kdovíjaké zesílení se zrovna nekoná . I při maximálním výkonu na vstupu je zvuk na reproduktoru velice tichý, dalo by se říct že to hraje "na pozadí." Čím by to mohlo být? Použil jsem stíněný audio kabel tak kabelem to snad není. Nechce ten zesilovač poněkud vyšší voltáž a proudy?

Zem je na 2, na 4 je nějaká zpětná vazba. Ale to asi máš dobře jen čísla píšeš špatně.
Dal bych místo červené propojky odpor tak 4k7.
A dáváš tam ten vstup přes kondík? Dal bych 10uF stejně jako je to z té A220D.
MBA810 stačí na plné vybuzení tak 200mV signálu.

_________________
Praxe znamená, že vše funguje, ale nevíme proč. Teorie znamená, že vše víme, ale nic nefunguje.
Někdy je teorie spojena s praxí. Znamená to, že nic nefunguje a nikdo neví proč ...

Tak to byla klasická závada - zkrat na kabelu . Zatracené kovové konektory, shiitové plasťáky tím netrpí. Nicméně teď mám opačný problém - zvuk je vysoce hlasitý a nejde regulovat hlasitost. Ne že by mě to nějak zásadně prudilo, když 8bity stejně zvuk ven obvykle ke kompozitu nemají. Ale mít možnost to regulovat víc by se hodilo . Kondenzátor jsem neosazoval, kam přesně by se měl dát a jak na polaritu?

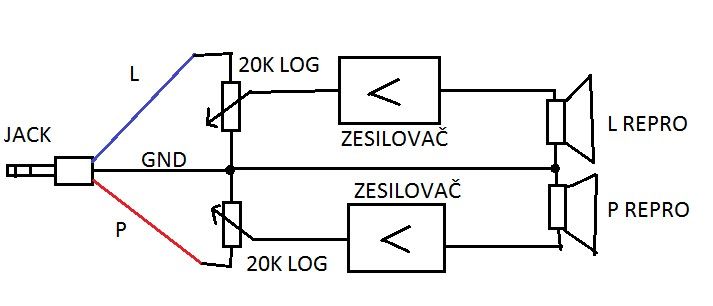

https://www.poradte.cz/picture/2012/754443.jpg
http://www.eleccircuit.com/wp-content/uploads/2013/07/to-connect-potentiometer.jpg

Ta hodnota potenciometru není kritická vyhoví od 4k7 po 100k

_________________
Praxe znamená, že vše funguje, ale nevíme proč. Teorie znamená, že vše víme, ale nic nefunguje.
Někdy je teorie spojena s praxí. Znamená to, že nic nefunguje a nikdo neví proč ...

Za mrzký peníz jsem na Aukru zakoupil přenosný TV Pluto. Doprava přes Balíkovnu tentokrát proběhla v pořádku - nepovedlo se jim nic rozmlátit.

Po zkontrolování vnitřku a zapnutí se zobrazoval jen vodorovný pruh. Výměna MDA1044 problém vyřešila a měl jsem zrnění přes celou obrazovku.

Přestavbu na PMD60 jsem zrealizoval podle tohoto článku. Návod je napsaný dobře, narazil jsem jen na jednu záludnost - na které piny konektoru Z5 připojit kompozitní vstup. Dalo se to ale snadno vystopovat na základní desce - na pinu 3 je kompozit, na 4 je zem. Vše šlapalo na první dobrou. Ještě chci trochu doladit geometrii a rozměry obrazu, ale jinak je to super.

Zvukový modul jsem zatím nechal na místě, zvažuji vyvedení jeho vstupu na konektor vzadu pro jeho snadné využití s 8-mi bity.

Sice je to jen "znásilněné" Pluto, ale v podstatě plně funkční PMD60... Jen upozorňuji, že doplněný modul P je trochu jiný než pro TV Merkur - má jiný připojovací konektor.

Petr

Ahoj já vyvedl zvuk taky na zadní konektor, místo 12V vstupu. Natáhl jsem to rovnou na potenciometr hlasitosti a pak rovnou před MBA810, kde jsem jen odškrábl spoj. Už to mám tak ve dvou Merkurech. Není to bůhví co, ale zvuk linoucí se z MBA810 z Merkuru je prostě originál.

Vďaka za postreh, článok som upravil. Zapojenie konektora Z5 som síce popísal v článku o úprave Merkura ale pridal som to aj k Plutovi nech je to názornejšie.

Tak se také pochlubím. Na sběrném dvoře jsem se smiloval nad špinavým Merkurem. Měl už ustřiženou napájecí šňůru. Po vyfoukání stlačeným vzduchem celkem prokoukl, i když bílá škatule už dávno bílá není a asi ani nebude. Po chvilce laborování s obrazem jsem si říkal, že jediné použití u mě hrozí skutečně jen s videovstupem. Tak jsem zbastlil P modul za jeden podvečer na činské basltdesce a výsledek se dostavil.



A teď zásadní otázka - nechcete ho někdo? Já jsem si rád pohrál, ale skladovat to asi nebudu ... Merkuru znovu hrozí sběrný dvůr.
