Veľmi závisí od konrétneho modelu
Z mojich zásob:
RJ11:
v: 14,45mm
š: 12,21
RJ11:
v:15,13
š:13,38
RJ45:
v:12,79
š: 15,77
RJ45:
v:13,52
š:16,35

OK, takže RJčka vôbec nemusíme ďalej riešiť. Otvory v Toastracku sú len 9mm vysoké. Na BTčka sa vykašlem úplne. Za a) sú nezohnateľné, za b) krimpovacie kliešte má asi tak jeden človek v strednej európe.

_________________
To err is human, but to really foul things up requires a computer.

Proto jsem kupoval hotové kabely s 6 kontaktovými koncovkami, ale jinak souhlas.

_________________
https://cygnus.speccy.cz ZX Spectrum 128k, Betadisk, DivIDE, ESXDOS

Teoreticky pre RJ45 stačí otvor 8,52mm (podľa datasheetu). Problém by bol napasovať ten konektor tak, aby výškovo presne sedel. V +2A otvor začína cca 5mm nad PCB a má výšku 11mm.

Začal som to stavať. Menič meničuje, mám všetky napätia. Beží master clock 17.7MHz, ULA mi dáva CLK pre CPU. Rozsypal som smeti okolo uly a videovýstup dáva obraz, takže analógová časť zrejme funguje. Zatiaľ vidím samozrejme len čierny border a biely paper, lebo digitálnu časť nemám ešte osadenú, ale vyzerá to byť na dobrej ceste.

_________________
To err is human, but to really foul things up requires a computer.

Doska chodí, nemusel som funkčne nič opravovať. Má len kozmetické vady. Cez víkend ju ešte poriadne otestujem. Do pár dní aj opravím tú kozmetiku a pustím to do sveta.

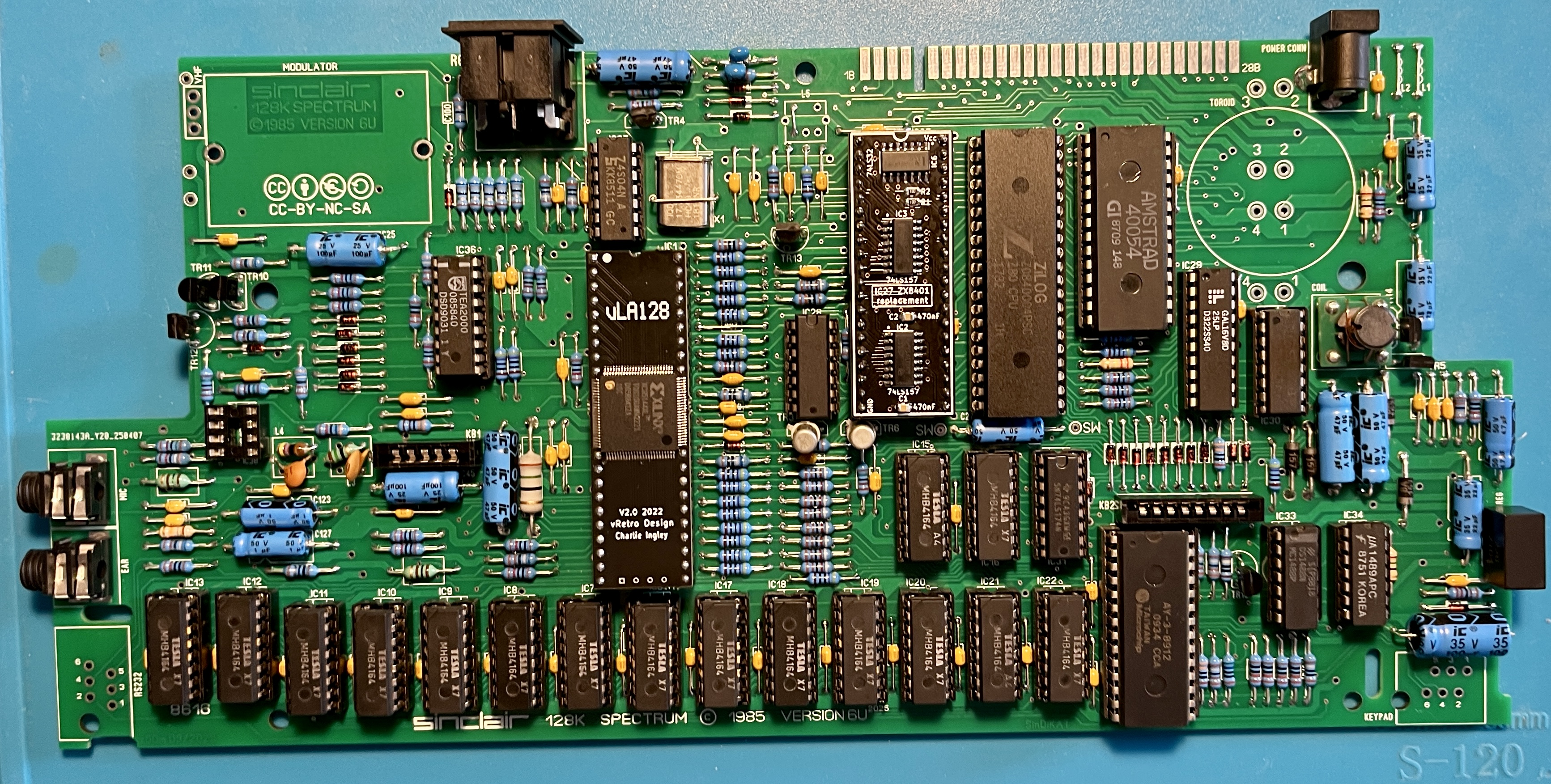

Skompetovaná oživená doska:
https://z00m.speccy.cz/tmp/IMG_2612.jpg

_________________
To err is human, but to really foul things up requires a computer.

Tak som to vykopol do sveta:

https://github.com/z00m128/pcb-resources/tree/main/Toastrack

_________________
To err is human, but to really foul things up requires a computer.

Ozaj, zabudol som ešte napísať, že mám dve voľné dosky z prototypovej série. Majú tieto kozmetické chyby:
- mierne nesedia niektoré otvory; nič závažné
- pri UHF prepojke chýba v jednom pine kontakt na zem; nevyužíva sa
- R95 a TR14 majú chybu v označení, hlúpe preklepy ktoré som prehliadol > je tam teda v silkscreene dvakrát R96 a TR4; na funkci nemá vlyv
- diery pre káblik reset switchu majú malé otvory

Ak by mal niekto záujem, cena je 10€ za kus, plus poštovné.

_________________
To err is human, but to really foul things up requires a computer.

Nemá být na obrázku X-ray něco jiného?

_________________
Praxe znamená, že vše funguje, ale nevíme proč. Teorie znamená, že vše víme, ale nic nefunguje.
Někdy je teorie spojena s praxí. Znamená to, že nic nefunguje a nikdo neví proč ...

Má, neviem kam som sa díval, keď som to kontroloval. Už je to opravené. Dík za upozornenie.
