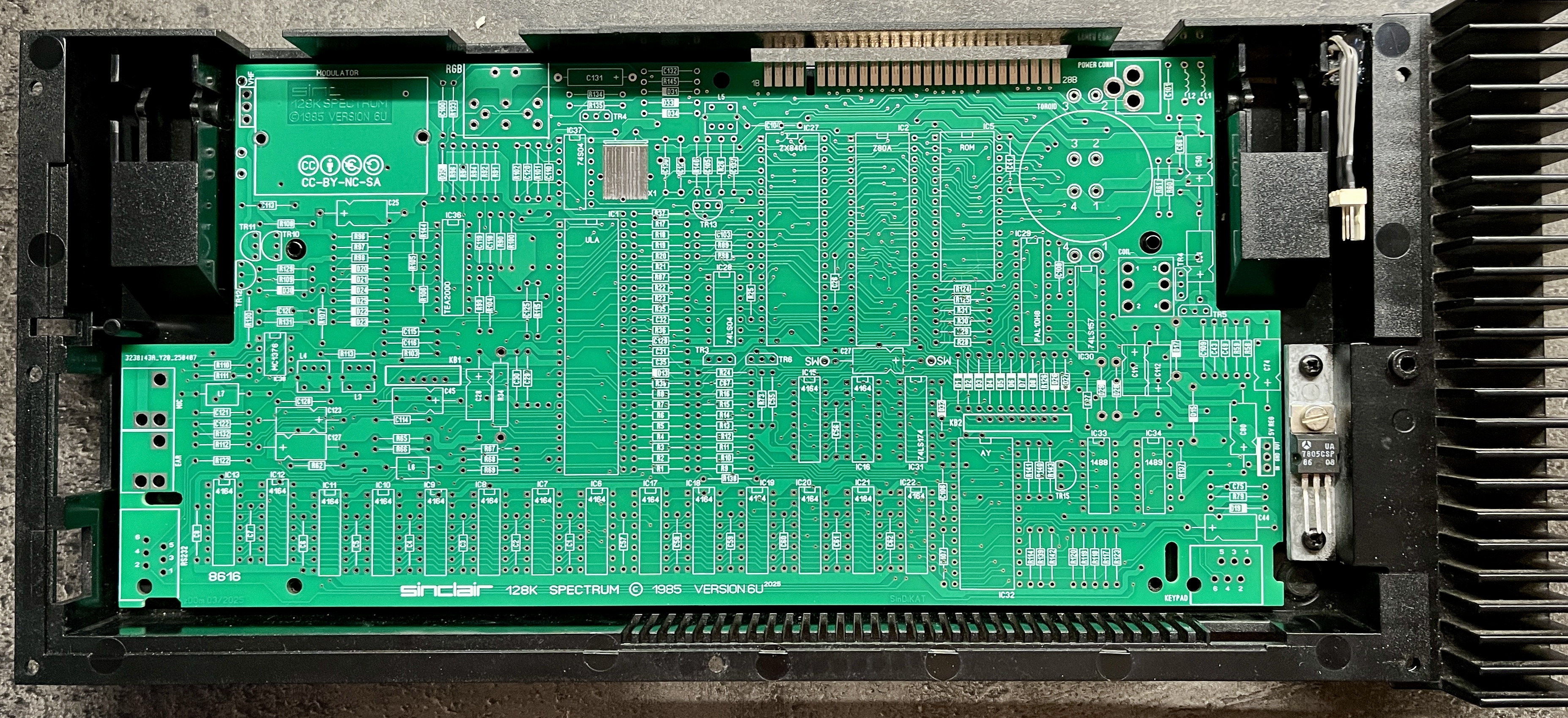

Opäť som bližšie k cieľu. Po hodinách úmornej roboty mám konečne niečo v rukách. Prvý prototyp novej repliky dosky pre Toastrack. Napriek tomu, že som to niekoľkokrát skontroloval, už som aj našiel pár chýb, takže potrebuje ešte pár úprav. Tu sa ukazuje, že ani dvojtýždňový časový odstup od toho nestačil a prehliadol som prkotiny.

A samozrejme je potrebné aj overenie funkčnosti. No do mesiaca-dvoch by to malo byť hotové. Predpokladám, že záujem bude vyšší ako by som bol schopný distribuovať sám, takže to po dokončení pošlem rovno do sveta ako voľne dostupné podklady pre výrobu.

https://z00m.speccy.cz/tmp/IMG_2587.jpg

_________________
To err is human, but to really foul things up requires a computer.

Nešlo použiť fotku pôvodnej dosky ako podklad pri kreslení repliky? Mne tento spôsob pomohol odhaliť väčšinu chýb.
https://worldofspectrum.net/pub/sinclai ... CB_Top.jpg
m1

Podľa čoho som to asi tak kreslil? Všetky repliky dosiek som kreslil podľa fotiek/skenov. Ide o chyby, ktoré som tam aj pri maximálnej pozornosti pri kreslení vniesol ja. Napríklad malé diery na káblik resetu, alebo chyby v silkscreene, či mierne posunuté diery, lebo sken je vždy zdeformovaný a k presným mieram nepomáha ani jeho narovnanie. Ak vieš spraviť repliku dosky úplne bezchybne hneď na prvýkrát, tak klobúk dole. Mne sa to zatiaľ nikdy nepodarilo.

_________________
To err is human, but to really foul things up requires a computer.

Ak sú to len takéto drobnosti, tak je to dobrý výkon. Horšie by bolo funkčné chyby.
P.S.
Ja som takto odhalil chybu v pôvodnej schéme ZXS ISSUE3, aj 4, repráčik tam je na +5V, pričom na doske je na +9V, až od ISSUE 5 je to v schéme opravené. A v layoute je chýb oveľa viac.

Funkčne zatiaľ neviem, rovnako tam môžu byť chyby. Dosku v tejto hustote už nie je ľahké prekresliť bezchybne. Dnes-zajtra objednávam súčiastky, pokus o osadenie a oživenie bude až keď mi všetky prídu. Nemávam doma bežne sadu súčiastok pre prototypovanie Toastracku.

_________________
To err is human, but to really foul things up requires a computer.

Neuvěřitelná práce, klobouk dolů a velké díky. Láká mě to moc a zároveň jsem plusku nikdy úplně nepropadl, takže spíš odolám. Když píšeš že nakoupíš součástky, kde roste ULA a ZX8401? Nebo počítáš už rovnou s moderní náhradou?

Jednu amstradovskú 128k ulu mám ešte v zásobe, ale pravdepodobne použijem náhradu. vLA128 je relatívne dobre dostupná. Namiesto ZX8401 budem stavať náhradu. Mal by som mať niekde súčiastky a plošáky na 10ks, vychádzal som z Cygnusových podkladov.

_________________
To err is human, but to really foul things up requires a computer.

ULY došly, když někdy v roce 2015 Zaxon poslal do světa Just Speccy 128K. Od té doby zbývají jen ty FPGA náhrady. Pro případné stavilete tohoto skvělého počinu, opravdu dík, zas další deska co potřebuju , dávám k úvaze fejkovy chladič na kejs pluska, vypadá to dobře, dokud se na to nesáhne
https://www.oldcomp.cz/viewtopic.php?f=153&t=11994&p=149407&hilit=Toustrack#p149407

_________________
ZX80, ZX81, ZX Spectrum, ZX Spectrum +2, Didaktik M, PMD 85-1,2A,3, Olivetti Prodest PC 128, Acorn BBC Micro, PC-XT, Amiga 500

Nemít originál v pěkném stavu, asi by mě taky svrběly prsty

Z věcí, co se těžko shání a nahrazují tam vidím ještě ty BT631W konektory, zástrčky na kabel se ještě pořád sehnat/nahradit dají, ale zásuvky do plošného spoje? Kanibalizovat z neopravitelného originálu, nebo 3D tisk v kombinaci s kanibalizovanými kontakty z RJ45?

A pro novostavbu by bylo potřeba mít šasi s klávesnicí, ale projekt Djordje Mitiće poněkud usnul https://retroradionics.com/Toastrack-ca ... p342439046 přinejmenším video na YouTube je 3 roky staré a bez jakékoli odpovědi od autora.

No a samozřejmě ten chladič, ten se bude taky nahrazovat těžko, pokud má být chladičem.

TEA2000 se na eBay vyskytuje.

V každém případě fandím a jsem zvědavý na všechny detaily.

_________________
https://cygnus.speccy.cz ZX Spectrum 128k, Betadisk, DivIDE, ESXDOS

S tými BT konektormi som uvažoval nad dvomi riešeniami:
- komu nevadí rezať do case, pripravím variantu dosky pre konektory D-sub, ako malo issue 9G
- pre tých ktorí do case rezať nechcú, môžem spraviť malú doštičku, ktorá by sa dala osadiť namiesto BT konektora a bol by na nej 6-pinový MLW06A tak, aby presne pasoval na otvor po BT konektore. Kábel už by si spravil každý sám podľa potreby

Ak máte lepší nápad, sem s ním.

_________________
To err is human, but to really foul things up requires a computer.

Nešlo by to nahradiť RJ45? Na to sa predávajú aj hotové káble RJ45 na D-Sub9 resp. USB. A má to aj nejaký stabilný pinout tlačený Cisco-m. Aj keď som už natrafil aj na nekompatibilnú variáciu. Sockety sú na trhu vo variantoch jazýčkom hore aj dole - tu by bol asi lepší dole.
Ja hriankovač nemám, takže netuším, či je tam priestor bez nutnosti rezania plastov. Ale porovnal som to na +2A, ktorá má tiež BT631W, a vyzerá, že by to na chlp vošlo.
m1

RJ45 sa nevojde, už som to meral. Toastrack má štrbinu ďaleko užššiu ako +2.

_________________
To err is human, but to really foul things up requires a computer.

RJ12 taky ne?

_________________
cs.speccy.cz, ondraspo186.8u.cz, zx-spectrum.cz

Je síce pravda, že je nižší a užší, ale na tú jazylku by asi bolo treba pižlikať. Nemám taký doma, tak to neviem zmerať, ale nápad je to dobrý. Keď budem objednávať najbližšie súčiastky, objednám si jeden pcb mount konektor a uvidíme.

_________________
To err is human, but to really foul things up requires a computer.

Nedala by se přizpůsobit některá z variant zásuvky BT631? A jestli to bude BT631W, nebo mnohem dostupnější BT631A už by nemusel být takový problém.

Třeba z takové redukce https://www.ebay.co.uk/itm/192947853028 - vypadá rozebiratelně. Když existují redukce, možná, že by se daly BT631 samostatně v nějaké variantě sehnat a přizpůsobit.

Z tohoto https://www.ebay.co.uk/itm/125445839239 by se daly vytěžit dvě zásuvky a jedna zástrčka i s kabelem ze které se dá udělat propojka na RS232 jako toto https://cygnus.speccy.cz/obrazky/zx128k ... a_DSUB.jpg ...

Zpět, všiml jsem si, že redukce mají jen 4 kontakty, ne 6 jak je potřeba.

Tady prodávají zásuvky, ale na zedˇ, tvarově očividně nevhodné, do PCB jsem nenašel https://ccsukltd.co.uk/ccs-telephone-ma ... jack-white nebo https://loopsdirect.com/products/bt-mas ... plate-2-4a Otázka je, jestli se dají najít pod označením BT631, nebo to má označení zcela odlišné. Ani Wikipedia nenapověděla https://en.wikipedia.org/wiki/British_telephone_socket Obecně pod klíčovými slovy "BT Telephone Socket" se toho dá najít víc, ale všechno nevhodné.

_________________
